Electricidad: La Tensión (V)
Es la fuerza o presión que empuja la electricidad a través de un conductor. Se mide en Voltios (V).
🔌 El estándar en España
Cualquier enchufe de casa tiene 230V (monofásica).
🚀 Argumento de Venta
Ejemplo
Cae un rayo o hay un fallo en el transformador.
Peligro
La tensión sube a 400V y quema la TV o la caldera.
Protección
Sobretensiones
Electricidad: La Intensidad (A)
Es el caudal o cantidad de electrones que fluyen por el cable. Se mide en Amperios (A).
🌡️ Relación con el cable
A más Amperios, más sección (grosor) debe tener el cable.
🚀 Argumento de Venta
Ejemplo
Enchufar un horno de 3000W en un cable fino.
Peligro
El cable se calienta e incendia el tabique.
Protección
Magnetotérmico
Electricidad: La Potencia (W)
Es el consumo total o el "trabajo" que hace el aparato. Se mide en Vatios (W).
W = V × A
2300W / 230V = 10 Amperios
W Vatios
V Voltios
A Amperios
🚀 Argumento de Venta
Ejemplo
El cliente quiere añadir un aire acondicionado.
Peligro
Que el automático del IGA salte por falta de potencia.
Protección
Dimensionado correcto
Cómo funcionan los Efectos Eléctricos
♨️ Efecto Térmico (Calor)
¿Por qué ocurre? Los electrones chocan contra los átomos del cable al circular. Es como la fricción: genera calor que se acumula poco a poco.
⚡ Reacción del equipo:
Tiene una lámina que se curva al calentarse. Si el cable se "quema", la lámina empuja el gatillo y corta la luz.
Tiene una lámina que se curva al calentarse. Si el cable se "quema", la lámina empuja el gatillo y corta la luz.
Corta por SOBRECARGA
🧲 Efecto Magnético (La "Fuerza")
¿Por qué ocurre? Toda corriente eléctrica crea un campo de fuerza invisible (como un imán) a su alrededor. Es una ley de la naturaleza: si hay electricidad moviéndose, hay magnetismo.
⚡ Reacción del equipo:
El cable se enrolla (bobina) para concentrar esa fuerza. En un cortocircuito, la fuerza es tan brutal que el "imán" atrae una pieza de hierro que corta la luz al instante.
El cable se enrolla (bobina) para concentrar esa fuerza. En un cortocircuito, la fuerza es tan brutal que el "imán" atrae una pieza de hierro que corta la luz al instante.
Corta por CORTOCIRCUITO
Riesgo: El Contacto Eléctrico
Es cuando una persona toca una parte con corriente que no debería estar ahí.
🚀 Argumento de Venta
Ejemplo
Una lavadora tiene una fuga y el chasis da calambre.
Peligro
Paro cardíaco o quemaduras al tocarla.
Protección
Diferencial (ID)
Contacto Directo vs Indirecto
👈 Contacto Directo
Ocurre al tocar directamente las partes activas (un cable pelado, un borne abierto).
🛠️ Contacto Indirecto
Ocurre al tocar la carcasa metálica de un aparato que tiene un fallo interno.
Vender un Diferencial de 30mA es la única forma de garantizar la vida del cliente en ambos casos.
¿Qué es la Normativa REBT?
El REBT (Reglamento Electrotécnico para Baja Tensión) es el "libro de reglas" obligatorio que garantiza que cualquier instalación sea segura y eficiente.
📖 ¿Qué es exactamente?
Es el marco legal en España que define las condiciones técnicas y de seguridad que deben cumplir las instalaciones eléctricas de menos de 1000V.
🛡️ ¿Para qué sirve?
- Seguridad: Prevenir incendios y descargas eléctricas a personas.
- Fiabilidad: Garantizar que los equipos no se averíen por fallos de red.
- Estandarización: Que cualquier instalador entienda y pueda reparar el cuadro.
👨🔧 En la práctica: La normativa nos dice qué cables usar (sección), qué protecciones instalar y dónde colocar el cuadro (altura y ubicación). Si no se cumple, la instalación es ilegal y peligrosa.

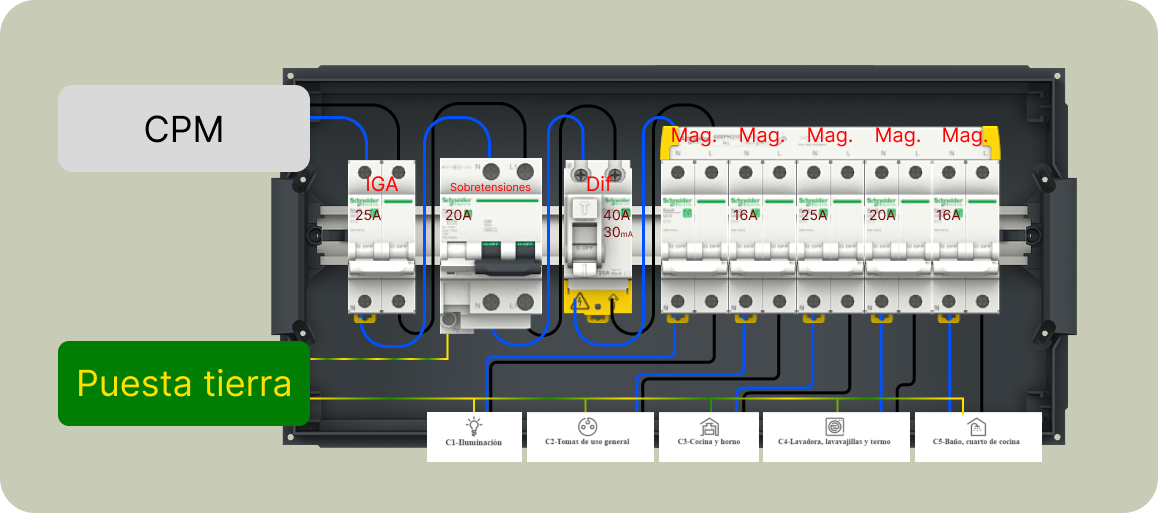

Visión General del Cuadro Eléctrico

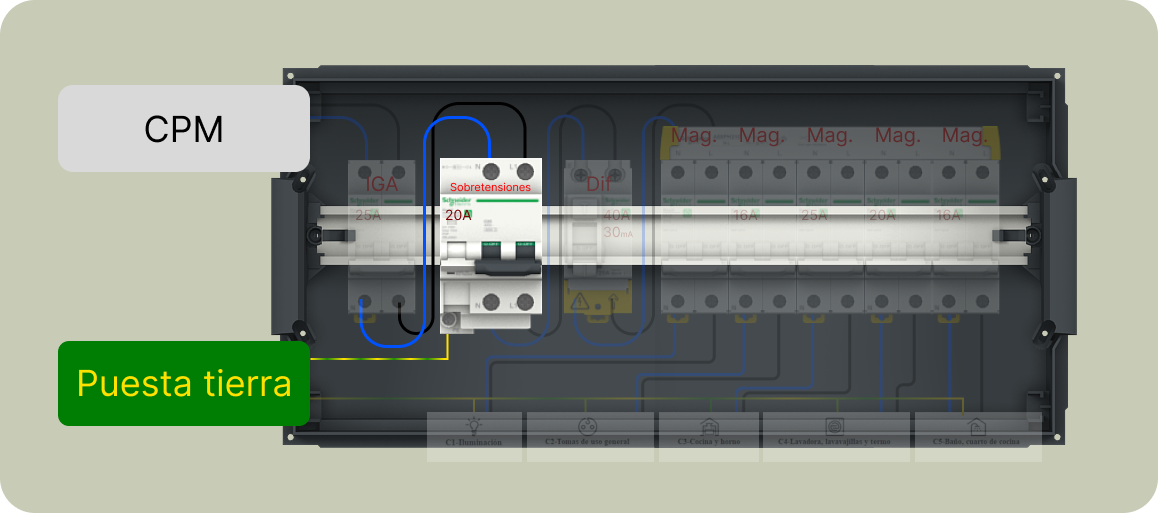

Antes de entrar en detalle, observa cómo se distribuyen todas las protecciones en un montaje real. Este es el esquema que seguiremos.
⭐ Mínimos Obligatorios: Para una vivienda básica (electrificación 5750W), el REBT exige: IGA + Sobretensiones (SPD) + Diferencial + 5 Circuitos PIAs (C1 a C5).

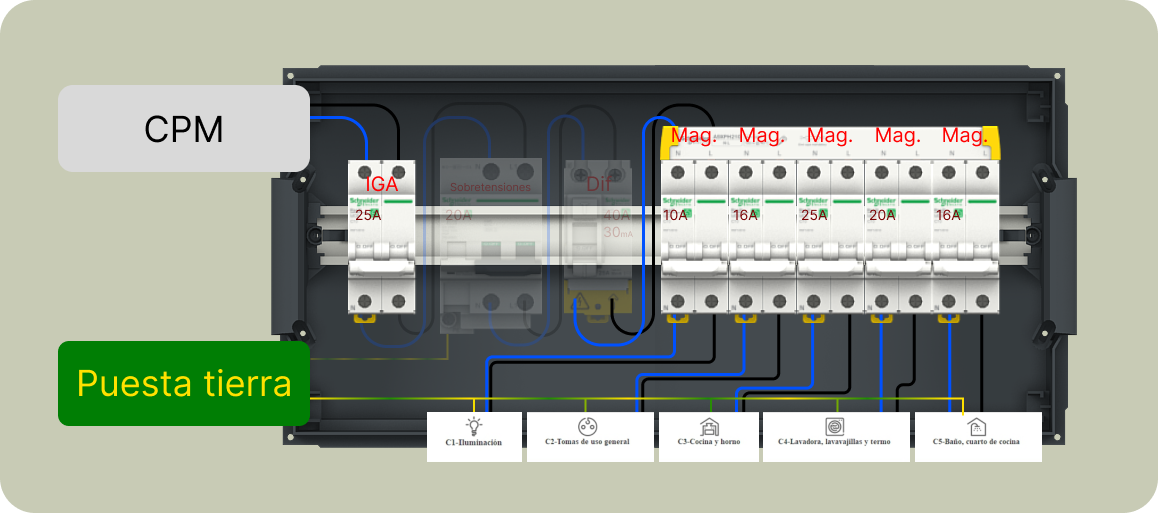

1. La Familia de Magnetotérmicos
🔍 VER CUADRO COMPLETO
📏 EL IGA (El Jefe)
Vigila la potencia total de la casa para evitar incendios (25A/40A).
🔌 LOS PIAs (Especialistas)
Protección individual para cada circuito (Luces, Enchufes, Cocina).
🚀 Argumento: Un cuadro bien dividido evita que una avería en un enchufe te deje a oscuras.

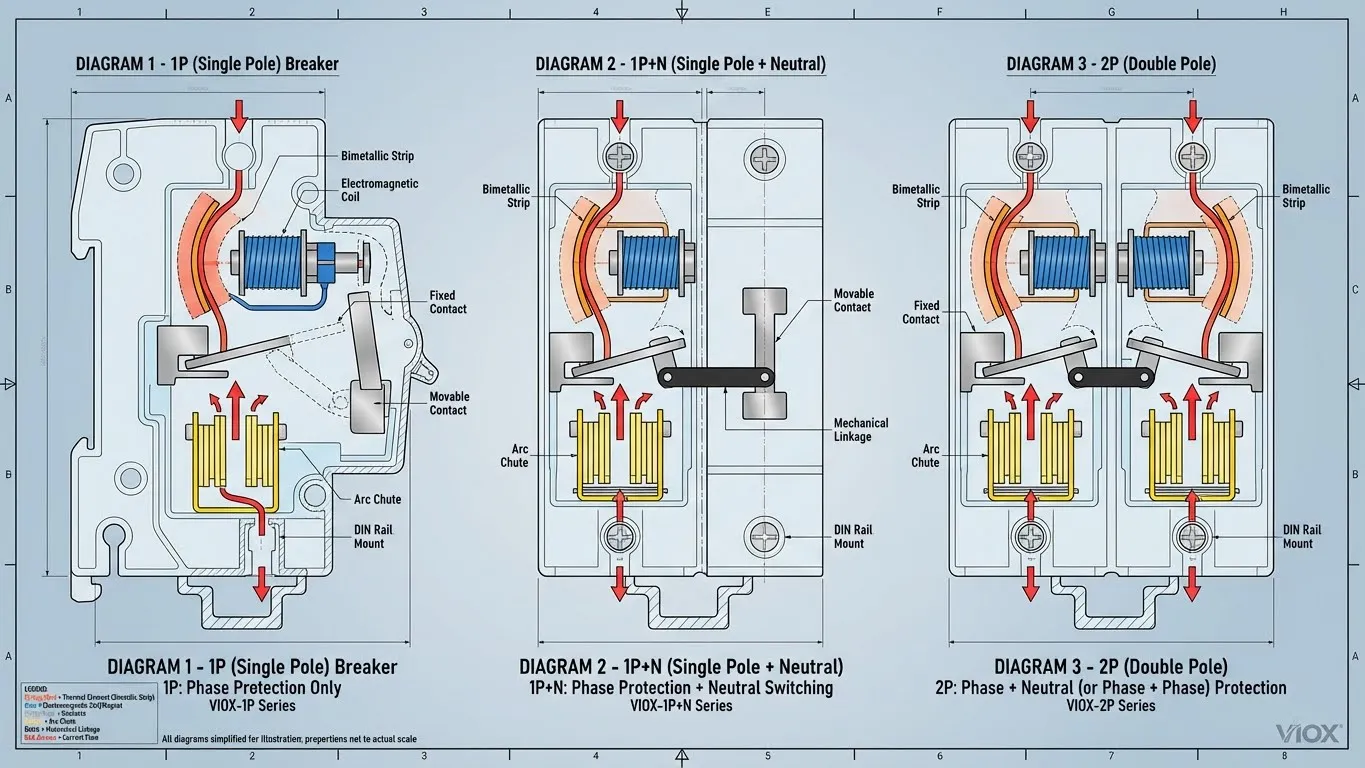

🔧 Ficha Técnica: 2P vs 1P+N
🔍 EXPLORAR INTERIOR (BOBINAS)
⚠️ No te fíes de la anchura: Mira el esquema frontal para ver si tiene uno o dos "vigilantes".
🟢 2P (Bipolar)
Protege AMBOS cables (Fase y Neutro). Máxima seguridad. OBLIGATORIO para el IGA.
⚪ 1P+N (Polo+Neutro)
Corta ambos, pero solo VIGILA la Fase. El Neutro es solo un acompañante. Uso en PIAs.
🚀 Consejo: En el 1P+N es vital conectar el Neutro en su sitio (marcado con N). En el 2P da igual.
🔧 Ficha Técnica: Poder de Corte
No confundas los Amperios de uso (25A) con los Amperios de emergencia (Poder de Corte: 6kA o 10kA).
🪂 Analogía del Paracaídas
El IGA es tu paracaídas. El Poder de Corte es la velocidad máxima que aguanta la tela al abrirse. Si vas más rápido de lo que aguanta (excedes los 6kA), la tela se desintegra y el paracaídas no te salva.

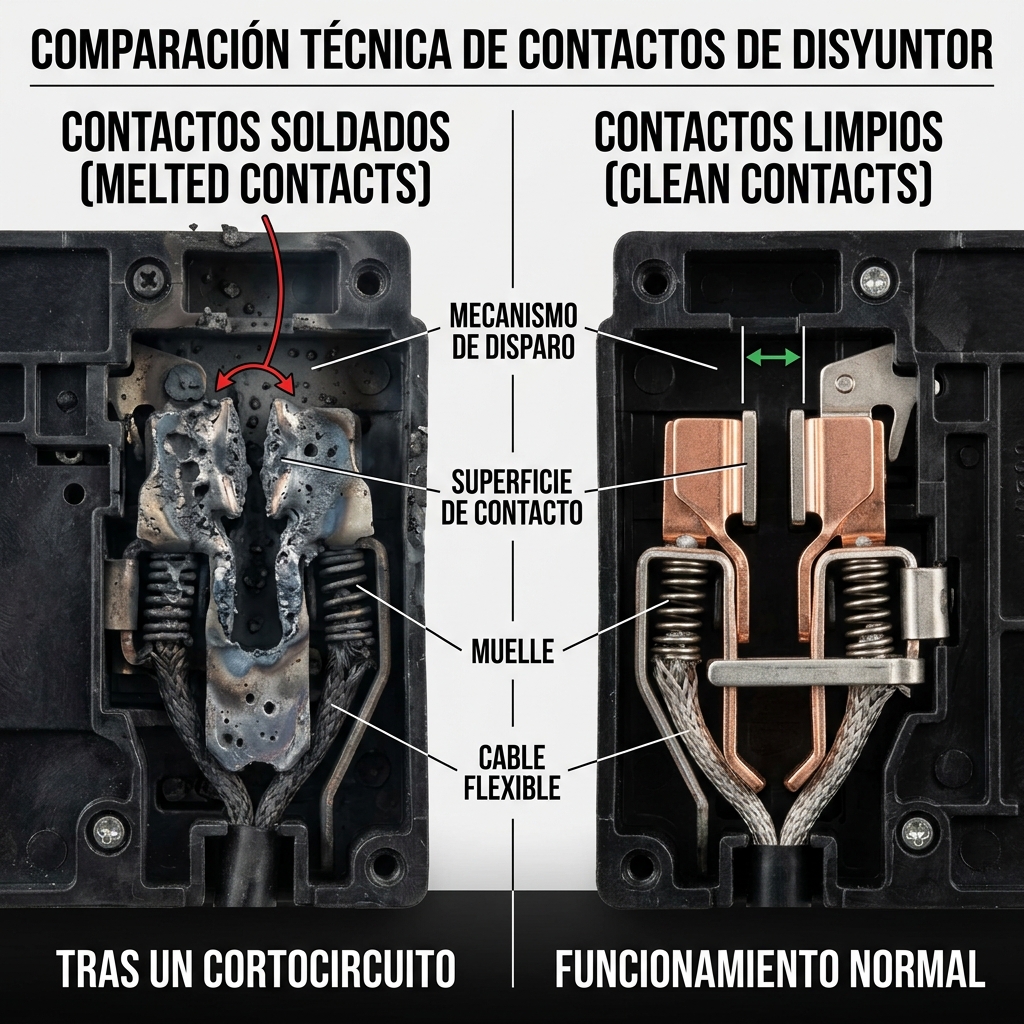

Riesgo real: Contactos fundidos ("Soldados")
🚗 Intensidad Nominal (Uso)
25 A / 40 A
Es la "velocidad" a la que circulas. Protege contra calentar cables poco a poco.
🛡️ Poder de Corte (Emergencia)
6.000 A / 10.000 A
Es la calidad de tus frenos ante un impacto seco (cortocircuito).
🚀 Argumento de Venta: ¿Por qué pagar más por un 10kA? Porque ante un cortocircuito fuerte, un 6kA puede quedar inservible (contactos pegados), mientras que el de 10kA cortará la luz y quedará listo para rearmarse. Es seguridad pura.
🔧 Ficha Técnica: Curvas de Disparo
La curva mide la "Paciencia" del automático ante un Pico de Arranque.
⚡ El "Tirón" de Arranque:
Cuando un motor (AC, Bomba) arranca, consume hasta 10 veces más de golpe. Si el automático es impaciente, saltará por error creyendo que es un corto.
Cuando un motor (AC, Bomba) arranca, consume hasta 10 veces más de golpe. Si el automático es impaciente, saltará por error creyendo que es un corto.

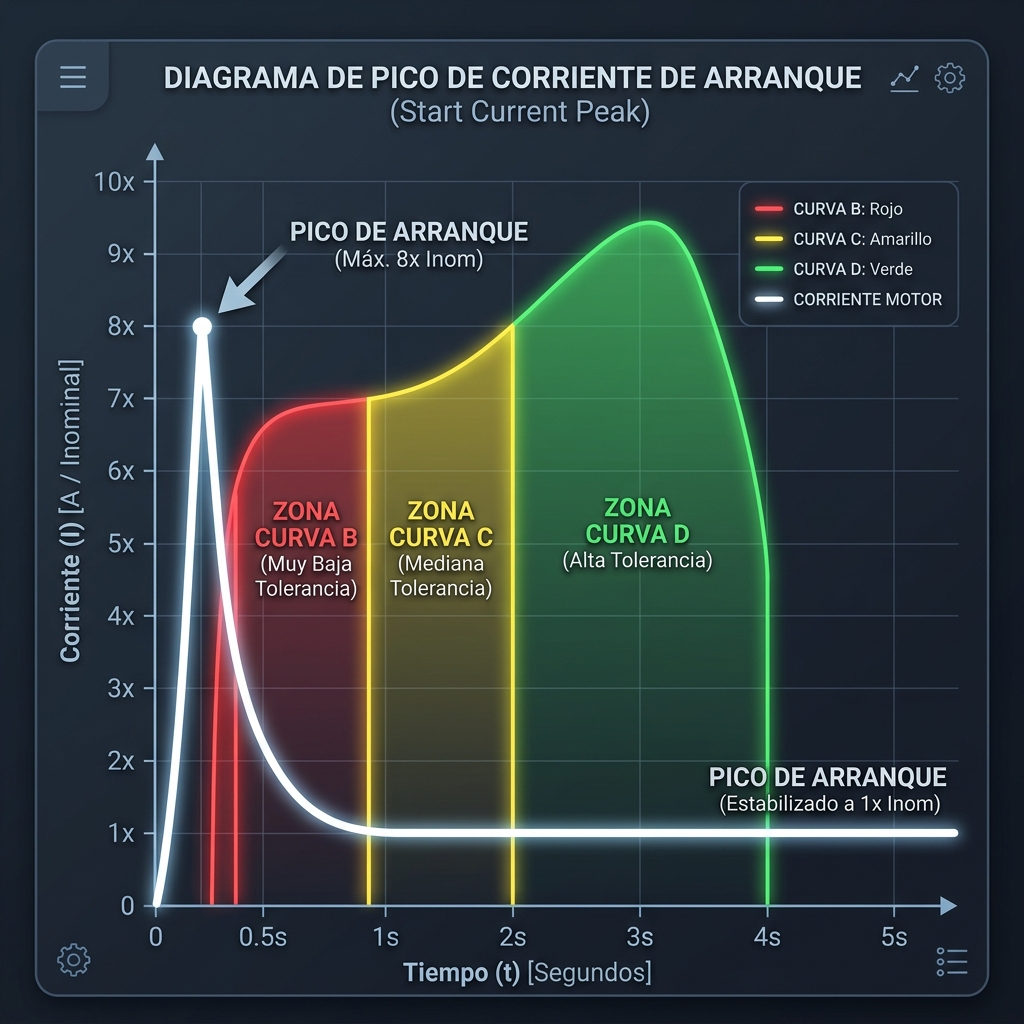

Gráfica de Tolerancia: El automático debe "aguantar" el pico.
B
CURVA B (Impaciente)
No aguanta picos. Salta a la mínima sospecha. Perfecto para Electrónica y Luces LED.
C
CURVA C (Equilibrado)
El estándar de viviendas. Aguanta picos moderados de neveras o TVs. ¡Es nuestra superventa!
D
CURVA D (Muy Paciente)
Especial para Motores Grandes y Aire Acondicionado. No se asusta por el tirón del arranque.
🕵️ Caso Real en Tienda: Si un cliente dice "La luz salta cada vez que arranca el compresor del aire acondicionado", no necesita un automático de más Amperios, necesita una Curva D.
2. Protector de Sobretensiones (SPD)
🔍 VER SPD Y CARTUCHOS
🛡️ El Guardaespaldas: El SPD sacrifica su vida para salvar a tu tele, nevera y ordenador de los picos de tensión.
⚡ ¿Transitorias?
Picos brutales (rayos). El SPD desvía la energía a tierra al instante.
⏳ ¿Permanentes?
Fallos de red sostenidos. El SPD obliga al automático a saltar para proteger.
⚡ Rayos vs Fallos de Red: Diferencia Técnica y Visual
TRANSITORIA
🔮 El Rayo: Un pico brutal de miles de voltios en milisegundos. Intenta quemar la electrónica sensible al instante.
SOLUCIÓN: Cartucho SPD
SOLUCIÓN: Cartucho SPD
PERMANENTE
🔌 Avería de Red: Fallo de Neutro. Tensión de 400V sostenida en el tiempo. Deshace los componentes por calor.
SOLUCIÓN: Bobina de Disparo
SOLUCIÓN: Bobina de Disparo
🚀 Venta Maestra: El protector Combinado une ambas defensas. ¡Es la solución más segura y profesional para el cliente!
🏆 La Solución Total: El Protector Combinado
DISPOSITIVO TODO-EN-UNO
🌟 ¿Por qué es el mejor?
Es el "Rey" del cuadro. Incluye en un solo bloque:
✅ Protección contra Rayos (Transitoria).
✅ Protección contra Fallos de Red (Permanente).
✅ Automático General (IGA) integrado.
Ahorro: Ocupa menos espacio en el cuadro y es mucho más fácil de instalar para el profesional.
✅ Protección contra Rayos (Transitoria).
✅ Protección contra Fallos de Red (Permanente).
✅ Automático General (IGA) integrado.
Ahorro: Ocupa menos espacio en el cuadro y es mucho más fácil de instalar para el profesional.
🚀 Tip de Venta: "Ofrécelo siempre como la solución premium. Le das al cliente la máxima seguridad sin complicaciones."
🚦 El Semáforo de la Vida: El Cartucho
Solo los protectores que incluyen protección contra el rayo (Transitorios y Combinados) funcionan como el tóner de una impresora: su vida útil se agota al usarse.
🟢 VENTANA VERDE
Estado óptimo. El protector está vigilando y listo para filtrar picos de tensión.
🔴 VENTANA ROJA
¡Se ha sacrificado! La protección ha muerto para salvar tus aparatos. Hay que cambiar el recambio.
💰 ¿Qué equipos llevan cartucho?
✅ Transitorios (SPD): SÍ.
✅ Combinados (POP+SPD): SÍ.
❌ Permanentes Puros (POP): NO suelen llevar.
¡Véndele solo el cartucho técnico de repuesto en Obramat!

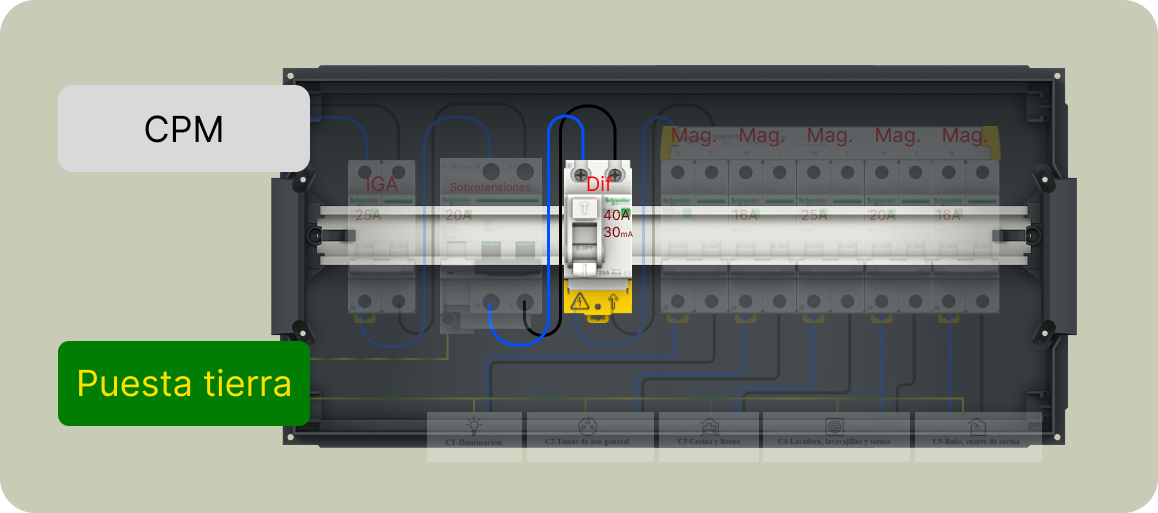

3. Interruptores Diferenciales
🔍 VER DIFERENCIALES
🛡️ El Guardián: Mientras los otros protegen cables y máquinas, el diferencial tiene una única misión: SALVAR VIDAS.
👤 Protección Vital
Detecta si la corriente se escapa por el cuerpo de una persona y corta la luz en milisegundos.
⚡ Fugas de Corriente
Vigila derivaciones producidas por electrodomésticos en mal estado o humedades.
🧠 El Cerebro: El Toroide

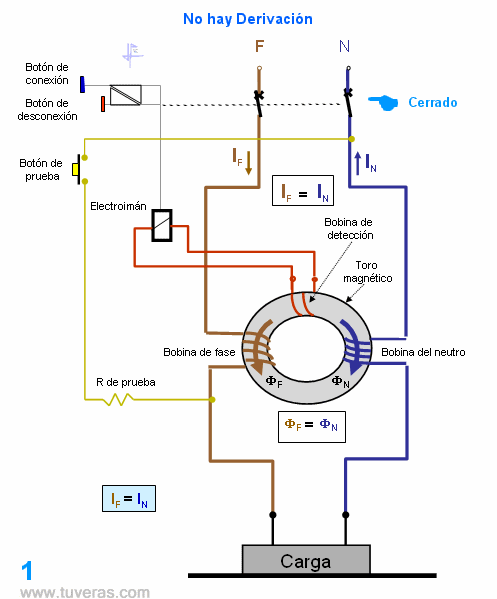

💡 Concepto Simple: El diferencial es una balanza. Todo lo que "entra" por la fase debe "volver" por el neutro. Si se pierde algo por el camino (fuga), el diferencial salta.
💎 El Diferencial SI: La Calidad "Superinmunizada"
PRODUCTO ESTRELLA
🛑 ¿Por qué salta el diferencial básico?
Los LEDs, ordenadores y cargadores generan "ruido" eléctrico. El diferencial Clase AC se confunde y corta la luz por error.
✅ La Ventaja del SI (Superinmunizado)
Lleva filtros que ignoran ese ruido. Solo salta si hay una fuga real. Es el que evita que el cliente se quede sin luz "porque sí".
🔄 El Rearmable: El Seguro de la Nevera
Mira cómo el motor vuelve a subir la palanca solo tras un salto.
Vuelo de Ventas: Ideal para segundas viviendas. Si hay una tormenta y salta la luz, el diferencial se sube solo.
🥩 Evita que se pudra la comida de la nevera o que se pare la depuradora de la piscina.
